İnşaat Şantiyeleri Elektrik Tesisat Güvenliği

IEC 60364-7-704 Standardı Teknik Rehberi

Şantiyelerde geçici pano kurulumları, zorlu mekanik çevre koşulları ve ağır iş makineleri sebebiyle elektrik kazaları sıklıkla yaşanır. İnşaat arazisinde dağıtım panoları ve seyyar kablolara yönelik IEC kuralları nelerdir?

BİLGİ TALEBİBİZE ULAŞIN
AES INNOVATION

Geçici ve Zorlu Şantiye Ortamlarında İş Güvenliği

IEC 60364-7-704, yapım, yıkım ve hafriyat gibi geçici dış mekan çalışma alanlarındaki, nam-ı diğer şantiyelerdeki elektrik tesisatları için ek kurallar belirler. Sert iklim şartları, taşınan malzemeler, ezilmeye maruz kalan kablolar ve hareketli panolar, standart bina içi tesisatlardan çok daha yüksek mekanik koruma gerektirir. AES Innovation ile şantiye sahalarında risk analizini ve elektriksel periyodik kontrolleri mevzuatlara tam uygunlukla yürütmekteyiz.

Standart, şantiye elektrik dağıtım panolarının (ACS) belirli dayanımlarını zorunlu tutarak kaçak akımlara karşı personelin maksimum düzeyde korunmasını sağlar. Tesisatın geçici olması, bu panolardaki iş güvenliği açığını meşrulaştırmaz, aksine seyyar ve esnek yapının sık sık (aylık vb.) test edilmesini mecbur kılar.

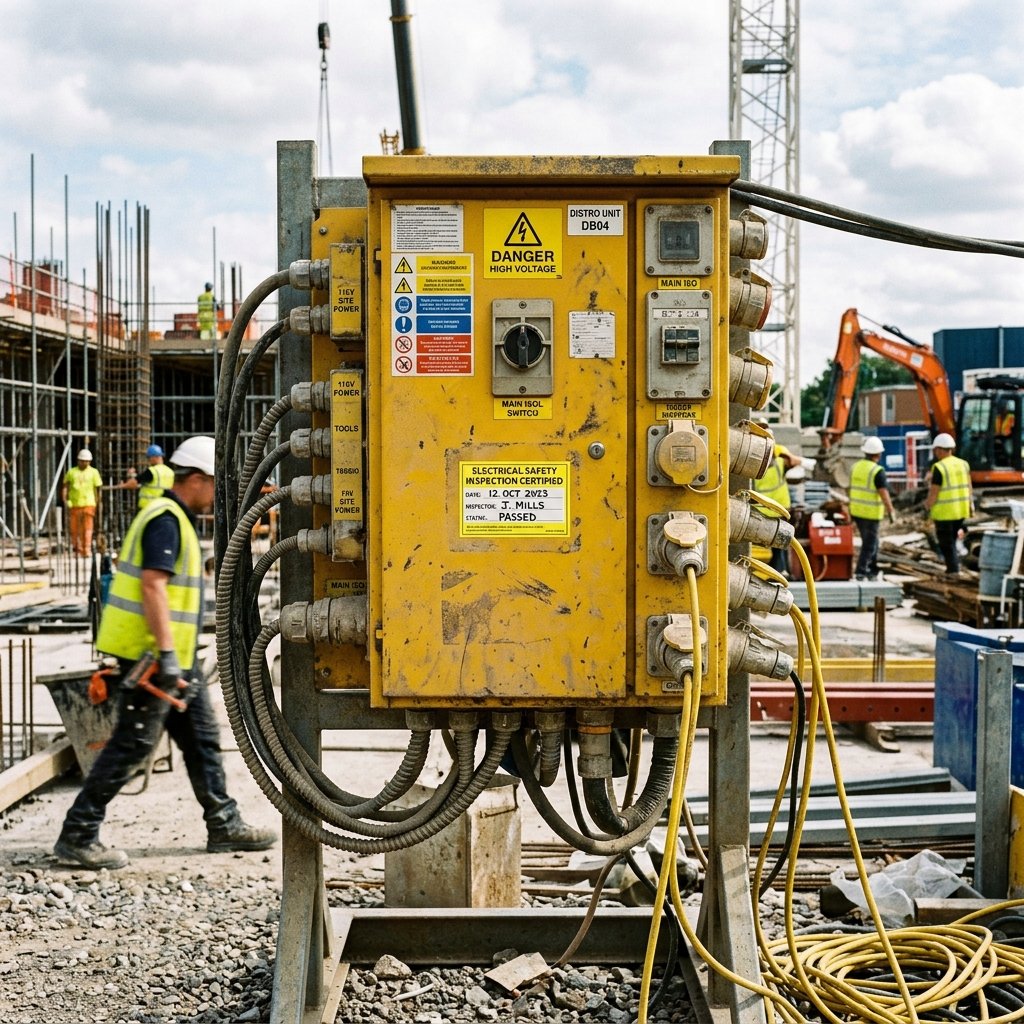

Şantiye Dağıtım Panoları (ACS) ve Seyyar Tesisat Riskleri

Şantiye Tesislerinde Neler Kontrol Edilir?

  • Ana Dağıtım ve Saha Panolarının İncelenmesi:
    Şantiyeye özel panoların kilit mekanizmaları, toz ve yağmura karşı yalıtım dereceleri (IP koruma) ile prizlere entegre kesiciler mekaniksel olarak değerlendirilir.
  • RCD ve Aşırı Yük Koruma Ölçümleri:
    Personelin ekipman bağladığı AC <= 32A fiş-priz linye devreleri, ≤ 30mA karakteristikli kaçak akım koruma cihazları ile test edilir.
  • Seyyar Kabloların ve Darbe Korumasının Analizi:
    Şantiye alanında araç trafiğine ve ağır cisimlere maruz kalabilecek geçici iletken hatların, borulama sistemlerinin ve esnek kabloların yalıtım testleri yapılır.
  • Geçici Topraklama Şebekesi Direnç Kontrolü:
    Sürekli kazı ve değişim altındaki zemine kurulan modüler şantiye topraklama sistemleri megger yardımıyla hassas ölçülür, işleyişi bozan kopukluklar aranır.
NEDEN AES INNOVATION?

Sıfır İş Kazası Hedefi ile Saha Yönetimi

Bir şantiye projesinde kaybedilecek tek bir canın veya yaşanacak bir elektrik yangınının telafisi ve idari maliyeti çok yüksektir. İnşaat elektriği dinamik yapıdadır; IEC 60364-7-704’e uygun bir kontrol yönetimi, süreci hatasız yürütmenize garanti verir. Uzman ekibimizle sahanıza özel periyodik inceleme projesi çıkarıyoruz.

ŞİMDİ TEKLİF ALIN
AES Innovation

Uluslararası Standartlar ve İlgili Mevzuat

Bir inşaat şantiyesinde dikkate alınması gereken birincil mevzuat Elektrik İç Tesisleri Yönetmeliği ile birlikte TS HD 60364-7-704 normlarıdır. Ayrıca, sahada kullanılan düşük gerilimli şantiye dağıtım panoları grubundaki (ACS) ekipman donanımlarının mutlaka IEC 61439-4 standardı uyarınca belgelendirilmiş malzemelerden temin edilmesi esastır.

Sıkça Sorulan Sorular

İnşaat projelerinde, şantiye alanlarında ve konteyner kentlerde elektrik kullanımına dair sıkça sorulan sorular.

Zorlu mekanik koşullar ve saha dinamikleri düşünüldüğünde, uzman raporları ışığında şantiyenin büyüklüğüne göre en az yılda 1 kez mevzuat emridir ancak priz donanımları, 30 mA RCD elemanları gibi taşınabilir araçların her ay düzenli testten geçmesi tavsiye edilir.

Kesinlikle hayır. Şantiye panolarının (ACS) kapakları dış ortam şartlarına uygun sızdırmazlık (minimum IP44) sağlaması zorunludur. Kapak açılsa bile ana şaltere ve aktif faz baralarına hiçbir suretle parmak ve alet teması olmamasına dair iç bariyerler gözetilir.

Bireysel matkap, delici, kırıcı, beton mikseri vb. aletler sadece şantiye standartlarına uygun Tip A RCD korumalı endüstriyel tip kapaklı prizler üzerinden şebekeye bağlanmalı; esnek kauçuk yalıtkanlı ağır koşul kablo kılıfları tercih edilmelidir.

Şantiye yatakhane/konteyner bölgeleri, işçilerin konaklama alanlarıdır. Sadece aşırı yük için değil hem 30 mA kaçak akımla (hayat koruma) hem de 300 mA (yangın koruma) şalterleri ile ekstra yalıtılmış besleme tesisatları gerektirir.
