IEC 60079-10-1 Nedir? Patlayıcı Gaz Ortamlarında Alan Sınıflandırması
Kısa yanıt: IEC 60079-10-1, patlayıcı gaz/buhar ortamlarında alanların ‘bölge’ (Zone) olarak sınıflandırılmasını tanımlar. Tehlikeli atmosferin oluşma sıklığı ve süresine göre alanları Zone 0, Zone 1 ve Zone 2 olarak ayırır; bu sınıflandırma, oraya hangi ekipmanın konabileceğini belirleyen ilk ve en kritik adımdır.
Patlayıcı ortam güvenliğinin temeli doğru alan sınıflandırmasıdır. Hangi ekipmanın nereye konacağına karar vermeden önce, her noktada patlayıcı atmosferin ne sıklıkta ve ne kadar süreyle bulunabileceğini bilmek gerekir. IEC 60079-10-1 bunu sistematik bir yöntemle yapar: kaçak kaynaklarını belirler, havalandırmayı değerlendirir ve sonuçta tesisin bir ‘bölge haritasını’ çıkarır.

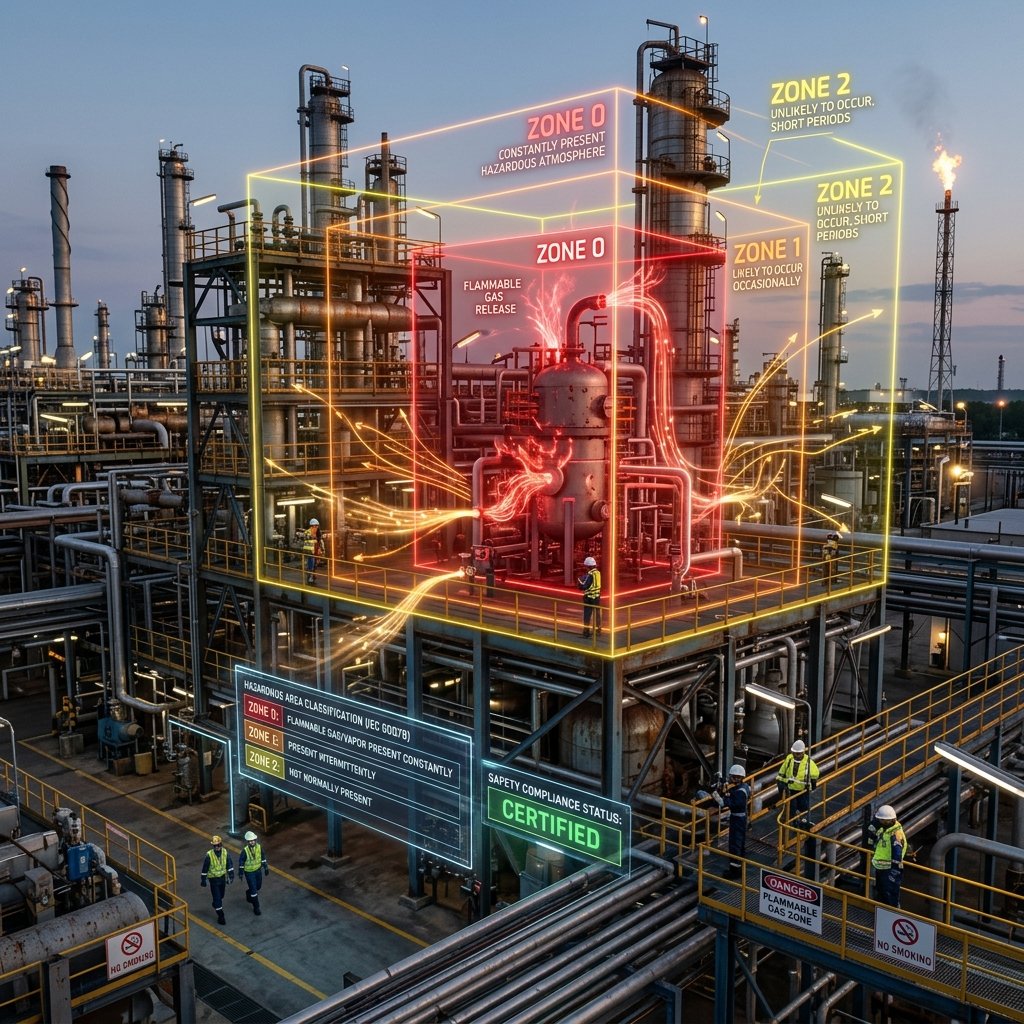

Üç Tehlike Bölgesi (Zone)
| Bölge | Patlayıcı atmosfer | Örnek |
|---|---|---|
| Zone 0 | Sürekli veya uzun süreli mevcut | Tank içi gaz fazı |
| Zone 1 | Normal çalışmada zaman zaman oluşur | Dolum/boşaltım noktaları |
| Zone 2 | Normalde oluşmaz, oluşursa kısa süreli | Flanş/bağlantı çevreleri |
Sınıflandırma Neye Göre Yapılır?
Bölge tayini üç ana faktörün değerlendirilmesiyle yapılır. Kaçak kaynağı (release source): gazın nereden, hangi sıklıkta sızabileceği (sürekli, birincil, ikincil kaçak). Havalandırma: doğal veya zorlanmış havalandırmanın derecesi ve kullanılabilirliği — iyi havalandırma bölge boyutunu küçültür. Gaz özellikleri: yoğunluk, alt patlama sınırı (LEL) ve yayılma davranışı. Bu faktörler birleştirilerek her kaçak kaynağı için tehlikeli alanın boyutu ve tipi hesaplanır.
Neden Bu Kadar Kritik?
Yanlış alan sınıflandırması iki yönde de zararlıdır: bölgeyi olduğundan tehlikesiz saymak ölümcül bir patlamaya kapı aralar; gereğinden tehlikeli saymak ise gereksiz pahalı Ex ekipman ve işletme yüküne yol açar. Doğru sınıflandırma, hem güvenliği hem ekonomiyi sağlar ve Patlamadan Korunma Dokümanı’nın (PKD) temelini oluşturur. AES, alan sınıflandırması ve ardından ekipman uygunluğunu birlikte değerlendirir.
Sık Sorulan Sorular
Zone ile EPL nasıl eşleşir?
Zone 0 için Ga, Zone 1 için en az Gb, Zone 2 için en az Gc koruma seviyeli (EPL) ekipman gerekir. Sınıflandırma, ekipman seçimini doğrudan belirler.
Alan sınıflandırması ne zaman güncellenmeli?
Proses, ekipman veya havalandırma değiştiğinde ve periyodik gözden geçirmelerde güncellenmelidir; statik bir belge değildir.
